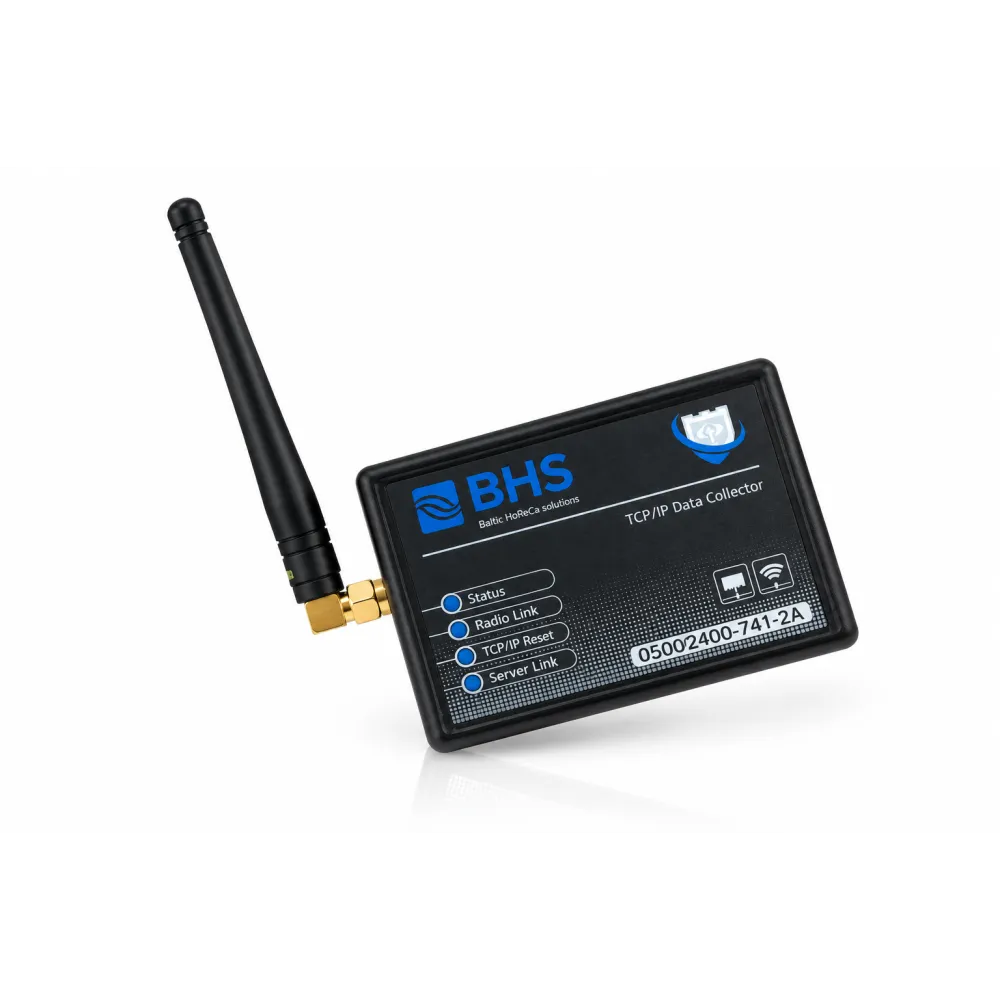

Duomenų stebėsenos sistemos siųstuvas (BTCPIPLRX2)

BHS Duomenų šliuzas BTCPLRX2

Duomenų šliuzas yra nuotolinio stebėjimo sistemos centrinis elementas. Jis radijo kanalu priima matavimus iš belaidžių temperatūros, drėgmės ir zondinių jutiklių bei perduoda juos į debesijos stebėjimo platformą per standartinę RJ-45 Ethernet jungtį.

Vienas šliuzas aptarnauja iki 250 belaidžių jutiklių, todėl tinka tiek nedideliems objektams su keliais matavimo taškais, tiek didelėms sandėliavimo, gamybos ir prekybos tinklo patalpoms. Duomenų mainai tarp jutiklių ir šliuzo šifruojami AES-128.

Laikinai dingus interneto ryšiui, šliuzas išsaugo matavimus vietinėje nepastovioje buferinėje atmintyje ir, atkūrus ryšį, automatiškai įkelia juos į serverį. Taip matavimų istorijoje neatsiranda spragų, o tai svarbu HACCP ir audito reikalavimams.

Pagrindiniai privalumai

• Iki 250 belaidžių jutiklių vienam šliuzui
• Prijungimas prie vietinio tinklo per standartinį RJ-45 Ethernet prievadą
• 868 MHz belaidis ryšys, atstumas iki 150 m tiesioginio matomumo sąlygomis
• Kartotuvo (repeater) režimas aprėpčiai išplėsti dideliuose objektuose
• AES-128 duomenų šifravimas radijo kanale
• Vietinė buferinė atmintis interneto sutrikimų atveju
• Išorinis 5 V maitinimas — nenutrūkstamas veikimas be baterijų
• DHCP režimas pagal nutylėjimą — greitas prijungimas be tinklo konfigūravimo

Suderinami jutikliai

• Belaidis temperatūros jutiklis MCP9808
• Belaidis temperatūros ir santykinės drėgmės jutiklis ENS210
• Belaidis temperatūros jutiklis su išoriniu zondu DS18B20
• Belaidis temperatūros jutiklis su išoriniu zondu PT100
• Belaidis didelio tikslumo temperatūros jutiklis PT100 High Accuracy

Taikymo sritys

• Komercinis šaldymas — parduotuvės, vitrinos, šaldymo ir šaldiklių kameros
• Sandėliai ir logistikos centrai — temperatūros ir drėgmės duomenys visame plote
• Vėdinimo ir klimato sistemos, techninės patalpos
• Laboratorijos ir medicinos įstaigos
• Serverinės ir duomenų centrai
• Muziejai ir archyvai — mikroklimato kontrolė
• Gamybos objektai su centralizuotu duomenų surinkimu

Montavimas ir konfigūravimas

Šliuzas jungiamas prie aktyvaus tinklo komutatoriaus arba maršrutizatoriaus RJ-45 kabeliu ir maitinamas iš 5 V adapterio arba per micro-USB. Pagal nutylėjimą įjungtas DHCP režimas, todėl įrenginys tinklo nustatymus gauna automatiškai. Projektuose, kuriuose reikalingas statinis IP adresas ar specialūs tinklo nustatymai, konfigūracija atliekama iš kompiuterio naudojant USB konfigūravimo programą.

Korpusas tvirtinamas pramonine dvipuse lipnia juosta ant lygaus paviršiaus. Kartotuvo režimo nustatymai išsaugomi nepastovioje atmintyje ir lieka aktyvūs atjungus maitinimą.

Techniniai duomenys

Šliuzas pats nėra jutiklis — jis surenka duomenis iš belaidžių jutiklių. BHS specialistai atlieka sistemos montavimą, tinklo ir šliuzo konfigūravimą, jutiklių programavimą, ribinių reikšmių ir pavojaus signalų nustatymą bei personalo mokymus.
