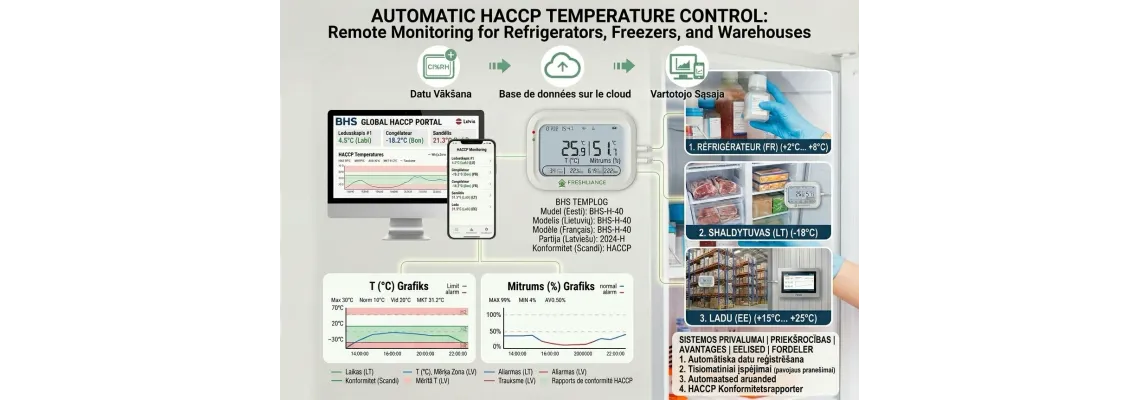

Nuotolinė temperatūros ir drėgmės stebėsena: kaip popierinius žurnalus pakeisti automatine HACCP registracija
Du įrašai per dieną popieriniame žurnale parodo temperatūrą dviem momentais. Jie neparodo, kas vyko naktį, kai sustojo šaldiklio kompresorius, ar šeštadienį, kai kažkas paliko atviras šaldymo kameros duris. Automatinė sistema matuoja kas kelias minutes, pati išsaugo įrašus ir iškart praneša apie problemą. Šiame straipsnyje — ko reikalauja teisės aktai, kaip veikia sistema, kaip ją įrengti jau turimuose šaldytuvuose ir šaldikliuose ir kokias ataskaitas parengti maisto saugos patikrinimui.
2 → 96+
matavimai per parą: popierinis žurnalas prieš automatinę registraciją kas 15 minučių
24/7
aliarmas SMS, el. paštu ar programėlėje — ir naktį, savaitgaliais bei švenčių dienomis
~120 val.
per metus sutaupoma personalo laiko virtuvėje su 10 šaldymo įrenginių
Straipsnio turinys
- Kodėl popierinio žurnalo nebepakanka
- Ko reikalauja teisės aktai
- Kaip veikia automatinė stebėsena
- Jutikliai: kuris kam skirtas
- Ryšio technologijos: Wi-Fi, LoRaWAN, GSM
- Aliarmai, kurie padeda, o ne erzina
- Kaip įrengti sistemą esamoje įrangoje
- Ataskaitos maisto saugos patikrinimui
- Nauda ir atsipirkimas
- Nuo ko pradėti: komplektai pagal objekto tipą
- Dažniausiai užduodami klausimai
01Kodėl popierinio žurnalo nebepakanka
Mūsų straipsnyje Maisto laikymo šaldytuve taisyklės, vienas skaitomiausių mūsų tinklaraštyje, pabrėžėme: maisto laikymas profesionalioje virtuvėje yra HACCP kontrolės taškas. Temperatūrą reikia tikrinti bent du kartus per dieną ir įrašyti į žurnalą. Reikalavimas teisingas, bet popierinis žurnalas turi keturias įgimtas silpnybes.
Jis mato tik du momentus
Jis neperspėja
Jį lengva užpildyti „vėliau“
Jis pasimeta ir sušlampa
✎ Tipinė situacija iš praktikos
02Ko reikalauja teisės aktai
Nė vienas teisės aktas nereikalauja būtent automatinės sistemos. Tačiau visi reikalauja patikimos temperatūros stebėsenos ir patikrinamų įrašų — o automatinė sistema tai užtikrina geriau nei popierius.
| Teisės aktas | Ką jis nustato | Ką tai reiškia praktikoje |
|---|---|---|
| Reglamentas (EB) Nr. 852/2004 dėl maisto higienos | Maisto verslo operatorius turi įdiegti HACCP principais pagrįstą savikontrolės sistemą su kritinių taškų stebėsena ir dokumentacija. | Šaldymo įrangos temperatūra yra kritinis valdymo taškas. Ją reikia stebėti ir registruoti. |
| Nacionalinės higienos gairės maitinimo įmonėms (pvz., Latvijoje) | Šaldytuvuose ir šaldymo kamerose — ne aukščiau kaip +5 °C, šaldikliuose — ne aukščiau kaip −18 °C. Termometrai tikrinami bent kartą per 4 metus. Rekomenduojami iš išorės nuskaitomi registravimo prietaisai. | Ribos, pagal kurias nustatyti aliarmus, ir reikalavimas naudoti patikrintus prietaisus. |
| Greitai užšaldytų maisto produktų taisyklės (Direktyva 89/108/EEB, nacionalinė teisė) | Greitai užšaldytų produktų temperatūra visoje grandinėje — −18 °C arba žemesnė, svyravimai minimalūs. | Šaldikliams ir šaldymo kameroms reikia nuolatinės kontrolės, o ne tik rytinio patikrinimo. |
| Reglamentas (EB) Nr. 37/2005 | Laikant ir vežant greitai užšaldytus produktus naudojami standartą EN 12830 atitinkantys prietaisai. Įrašai datuojami ir saugomi ne trumpiau kaip vienus metus. | Didelėms šaldymo kameroms ir sandėliams sistema turi atitikti EN 12830, o duomenų archyvas — apimti bent metus. |
🔍 Ką inspektorius iš tikrųjų nori matyti
03Kaip veikia automatinė stebėsena
Sistemą sudaro keturios dalys. Jos gali būti skirtingų gamintojų, bet principas tas pats.
ŽINGSNIS 1
Jutiklis
Šaldytuve, šaldiklyje ar kameroje matuoja temperatūrą, prireikus — drėgmę ir durų būseną.
ŽINGSNIS 2
Siųstuvas
Kas 1–15 minučių perduoda matavimą belaidžiu ryšiu ar kabeliu. Dažnai jutiklis ir siųstuvas yra viename korpuse.
ŽINGSNIS 3
Bazinė stotis
Priima visų siųstuvų signalus ir perduoda duomenis į internetą. Kai kurioms sistemoms jos nereikia.
ŽINGSNIS 4
Debesis
Saugo duomenis, lygina juos su ribomis, siunčia aliarmus ir generuoja ataskaitas.
ŽINGSNIS 5
Jūs
Matote visą įrangą telefone ar kompiuteryje, gaunate aliarmus ir atsisiunčiate ataskaitą patikrinimui.
Svarbi detalė: geras siųstuvas matavimus saugo ir savo atmintyje. Jei dingsta internetas ar elektra, duomenys neprarandami. Atsiradus ryšiui, siųstuvas juos išsiunčia vėliau, ir duomenų serijoje neatsiranda „skylių“.
04Jutikliai: kuris kam skirtas
| Jutiklio tipas | Ką matuoja | Kur naudojamas | Į ką atkreipti dėmesį |
|---|---|---|---|
| Oro temperatūros jutiklis | Oro temperatūrą įrenginyje | Šaldytuvai, šaldomieji stalai, vitrinos | Greitai reaguoja į durų atidarymą, todėl aliarmui reikia uždelsimo |
| Zondas buferiniame skystyje (glikolio buteliukas) | Temperatūrą, artimą produkto temperatūrai | Šaldytuvai ir kameros, kurių durys dažnai atidaromos | Nesukelia klaidingų aliarmų, nes trumpa šilto oro banga jo neveikia |
| Išorinis zondas su kabeliu | Temperatūrą iki −40 °C ir žemiau | Šaldikliai, šoko šaldikliai, šaldymo kameros | Siųstuvas lieka išorėje, kabelis eina per tarpiklį — baterija nešąla, signalas neblokuojamas |
| Temperatūros ir drėgmės jutiklis | Temperatūrą ir santykinę drėgmę (%) | Sausi sandėliai, brandinimo spintos, daržovių kameros, kildinimas | Drėgmės jutiklis laikui bėgant nukrypsta, reikia periodinės patikros |
| Durų kontaktas | Ar durys atviros ir kiek laiko | Šaldymo ir užšaldymo kameros | Padeda atskirti gedimą nuo pamirštų atvirų durų |
Profesionalių jutiklių tikslumas paprastai yra apie ±0,3–0,5 °C. Atkreipkite dėmesį, ar gamintojas pateikia kalibravimo sertifikatą ir ar jutiklius galima periodiškai perkalibruoti ar pakeisti.
✔ Kodėl buferinis zondas keičia viską
05Ryšio technologijos: Wi-Fi, LoRaWAN, GSM
Jutiklis turi perduoti duomenis iki interneto. Pasirinkimas priklauso nuo patalpų išplanavimo, interneto prieinamumo ir stebimos įrangos kiekio.
| Technologija | Veikimo atstumas | Baterijos tarnavimas | Privalumai | Trūkumai |
|---|---|---|---|---|
| Wi-Fi | Vienos patalpos ar aukšto ribose | Nuo mėnesių iki 1–2 metų | Nereikia bazinės stoties, paprastas įrengimas | Priklauso nuo Wi-Fi stabilumo; metalinis korpusas silpnina signalą |
| LoRaWAN / panašūs radijo protokolai | Šimtai metrų, per kelias sienas | Iki 5–10 metų | Labai mažas suvartojimas, pasiekia rūsius ir kameras | Reikia bazinės stoties (šliuzo) |
| GSM / LTE-M / NB-IoT | Visur, kur yra mobilusis ryšys | 1–5 metai | Nepriklauso nuo objekto interneto, tinka nutolusiems objektams ir transportui | Reikia SIM ar duomenų plano; rūsiuose signalas silpnesnis |
| Laidinis (Modbus, Ethernet) | Ribojamas kabelio ilgio | Maitinimas iš tinklo | Stabiliausias ryšys, tinka gamybai | Brangesnis įrengimas, mažiau lankstus |
Daugumai restoranų ir valgyklų geriausias kompromisas yra belaidžiai jutikliai su bazine stotimi. Viena stotis aptarnauja visą virtuvę, įskaitant rūsio sandėlį ir šaldymo kameras.
06Aliarmai, kurie padeda, o ne erzina
Aliarmas — pagrindinė sistemos vertė ir kartu dažniausia klaidų vieta. Jei aliarmų per daug, jie ignoruojami; jei per mažai, jie nepadeda. Teisingai nustatytą aliarmą sudaro keturi parametrai.
| Parametras | Šaldytuvas | Šaldiklis | Kodėl taip |
|---|---|---|---|
| Viršutinė riba | +5 °C (mėsai, žuviai +3 °C) | −15 °C (įspėjimas), −12 °C (kritinis) | Įspėjimas prieš teisės akto ribą suteikia laiko reaguoti |
| Apatinė riba | 0 °C | −30 °C | Sušalusios daržovės ar pieno produktai irgi yra nuostolis |
| Uždelsimas | 20–30 min | 30–45 min (atitirpinimo ciklas) | Durų atidarymas ir atitirpinimas neturi sukelti aliarmo |
| Eskalacija | Pamainos vadovas → po 15 min vadovas | Tas pats + servisas | Jei pirmasis gavėjas nereaguoja, pranešimas pereina kitam |
✎ Kas vyksta naktį: idealus scenarijus
Svarbu nustatyti ir techninius aliarmus: senka baterija, jutiklis nesiunčia duomenų, bazinė stotis be interneto. Be jų sistema gali tylėti būtent tada, kai jos labiausiai reikia.
07Kaip įrengti sistemą esamoje įrangoje
Gera žinia: šaldytuvų ir šaldiklių keisti nereikia. Stebėsenos sistemą galima įrengti bet kuriame veikiančiame įrenginyje, nepriklausomai nuo gamintojo ir amžiaus. Tipinis restoranas su 8–12 įrenginių tai padaro per vieną darbo dieną, nestabdydamas virtuvės.
- Inventorizacija. Sudarykite visos šaldymo įrangos sąrašą: šaldytuvai, šaldikliai, šaldomieji stalai, vitrinos, šaldymo ir užšaldymo kameros, šoko šaldikliai. Kiekvienam įrenginiui nurodykite, kokie produktai jame laikomi ir kokia HACCP plano riba.
- Jutiklio tipo pasirinkimas. Šaldytuvams su dažnai atidaromomis durimis — buferinis zondas, šaldikliams ir kameroms — išorinis zondas su kabeliu, sandėliams ir brandinimo spintoms — jutiklis su drėgme.
- Teisinga jutiklio vieta. Jutiklį statykite įrenginio vidurinėje dalyje, kur laikomi produktai. Ne prie pat garintuvo ar ventiliatoriaus, kur šalčiausia, ir ne prie durų, kur šilčiausia. Šaldymo kameroje geriausia vieta — prie produktų, apie 1,5 m aukštyje, toliau nuo durų.
- Zondo kabelio įvedimas. Plonas plokščias kabelis įvedamas per durų tarpiklį jo nepažeidžiant arba per esamą kabelio angą. Po to patikrinama, ar durys sandariai užsidaro — pažeistas tarpiklis dažna šalčio nuostolių priežastis.
- Siųstuvų ir bazinės stoties išdėstymas. Siųstuvas tvirtinamas įrenginio išorėje, nes metalinis korpusas silpnina radijo signalą. Bazinė stotis statoma centre, prie lizdo ir interneto. Po įrengimo tikrinamas signalo stiprumas kiekviename taške.
- Ribų ir aliarmų nustatymas. Kiekvienam įrenginiui nustatoma viršutinė ir apatinė riba, uždelsimas ir gavėjų grandinė pagal 6 skyriaus principus.
- Patikrinimas. Imituojamas aliarmas: atidaromos kameros durys arba trumpam išimamas zondas. Įsitikinama, kad SMS, el. laiškas ir skambutis pasiekia reikiamus žmones, o aliarmo patvirtinimas registruojamas.
- Personalo mokymas ir HACCP plano atnaujinimas. Darbuotojai turi žinoti, ką daryti gavus aliarmą ir kaip užregistruoti korekcinį veiksmą. Savikontrolės plane vietoj popierinio žurnalo nurodoma elektroninė stebėsena, jutiklių sąrašas ir aliarmų procedūra.
⚠ Dažniausios įrengimo klaidos
BHS įrengimas ir servisas
Įrengiame stebėsenos sistemą jūsų turimoje šaldymo įrangoje — nuo audito iki pirmosios ataskaitos
Auditas
apžiūrime objektą, sudarome įrangos sąrašą ir parenkame jutiklį kiekvienam įrenginiui
Įrengimas
montuojame jutiklius, siųstuvus ir bazinę stotį, tikriname signalą ir durų tarpiklius
Nustatymas
konfigūruojame ribas, uždelsimą, aliarmų grandinę ir ataskaitos formą patikrinimui
Mokymas
apmokome personalą ir padedame atnaujinti savikontrolės dokumentaciją
Jei stebėsena parodo įrangos problemą, BHS servisas čia pat: klientų aptarnavimas 24/7 +371 25 522 233, remontas objekte ir atsarginės dalys sandėlyje Rygoje, Vagonu iela 23. Apie BHS servisą →
08Ataskaitos maisto saugos patikrinimui
Patikrinimo dieną nebereikia ieškoti segtuvų. Pakanka atidaryti sistemą ir išspausdinti arba parodyti ekrane ataskaitą už reikiamą laikotarpį. Kad ataskaita būtų įtikinama, joje turi būti šios dalys:
| Ataskaitos dalis | Turinys | Kodėl tai svarbu |
|---|---|---|
| Įrangos ir jutiklių sąrašas | Kiekvienas įrenginys, jo vieta, jutiklio ID ir HACCP riba | Parodo, kad stebėsena apima visus kontrolės taškus |
| Temperatūros grafikai ir lentelės | Matavimai už pasirinktą laikotarpį (diena, savaitė, mėnuo) su min., maks. ir vidutine verte | Įrodo nuolatinę stebėseną, o ne du įrašus per dieną |
| Aliarmų žurnalas | Kiekvieno nukrypimo pradžia ir pabaiga, didžiausia temperatūra, kas gavo aliarmą ir kada patvirtino | Parodo, kad problemos pastebimos laiku |
| Korekciniai veiksmai | Kas padaryta — perkelti produktai, iškviestas servisas, nurašyta — ir kas tai padarė | Būtent tai inspektorius tikrina atidžiausiai |
| Kalibravimo dokumentai | Jutiklių kalibravimo ar patikros sertifikatai su datomis | Patvirtina matavimų patikimumą |
💡 Patarimas: įveskite „skaitmeninį patvirtinimą“
09Nauda ir atsipirkimas
Stebėsenos sistema — tai ne tik reikalavimų vykdymas. Ji atsiperka trimis būdais.
Personalo laikas
Išvengti nuostoliai
Ankstyva gedimų diagnostika
Jei grafikas rodo, kad įrenginys pamažu praranda galią, laiku pakeiskite nusidėvėjusias dalis: durų tarpiklius, ventiliatorius, termostatus ar kompresorius. Daugiau apie kasdienę priežiūrą — straipsnyje apie šaldiklio atitirpinimą, valymą ir priežiūrą.
10Nuo ko pradėti: komplektai pagal objekto tipą
| Objektas | Tipinė įranga | Jutiklių skaičius | Rekomenduojama konfigūracija |
|---|---|---|---|
| Kavinė, baras | 1–2 šaldytuvai, šaldomasis stalas, šaldiklis | 2–4 | Wi-Fi jutikliai arba nedidelė bazinė stotis, aliarmai 1–2 žmonėms |
| Restoranas | Šaldytuvai, šaldomieji stalai, šaldikliai, šaldymo kamera | 6–12 | Belaidžiai jutikliai su bazine stotimi, buferiniai zondai šaldytuvams, išoriniai zondai šaldikliams |
| Valgykla, mokykla, ligoninė | Kameros, šaldikliai, sausas sandėlis, išdavimo linija | 10–25 | Bazinė stotis + durų kontaktai kameroms, drėgmės jutiklis sandėlyje, ataskaitos pagal skyrius |
| Viešbutis | Kelios virtuvės, barai, mini barai, sandėliai | 15–40 | Kelios zonos vienoje paskyroje, atskiros aliarmų grandinės kiekvienai virtuvei |
| Gamyba, sandėlis | Užšaldymo ir šaldymo kameros, šoko šaldikliai | 20+ | EN 12830 atitinkantys jutikliai, duomenų archyvas bent 1 metams, laidinis arba LoRaWAN tinklas |
📖 Susiję straipsniai mūsų tinklaraštyje
- Maisto laikymo šaldytuve taisyklės — temperatūros zonos pagal lentynas, FIFO ir ženklinimas
- Profesionalus šaldiklis: kaip pasirinkti ir prižiūrėti — eksploatacija ir priežiūra
- Šaldiklio atitirpinimas, valymas ir priežiūra — kasdienė priežiūra ir tarpikliai
Šaldymo įranga, kurioje verta įrengti stebėseną: šaldymo įranga, šaldymo kameros, šoko šaldikliai ir brandinimo spintos.
11Dažniausiai užduodami klausimai
Ar įrengus sistemą galima visiškai atsisakyti popierinio žurnalo?
Taip, jei elektroninė stebėsena aprašyta jūsų savikontrolės (HACCP) plane, o įrašai prieinami patikrinimo metu. Plane nurodoma, kokią įrangą stebi sistema, ribos, kas gauna aliarmus ir kaip registruojami korekciniai veiksmai. Rekomenduojama pasilikti atsarginę procedūrą su rankiniu termometru, jei sistema būtų nepasiekiama.
Ar sistemą galima įrengti senuose šaldytuvuose ir kitų gamintojų įrangoje?
Taip. Jutikliai nesujungti su įrenginio elektronika, jie tiesiog matuoja temperatūrą viduje. Todėl tinka bet kuris šaldytuvas, šaldiklis, vitrina ar kamera, nepriklausomai nuo gamintojo ir amžiaus.
Kas nutinka, jei dingsta internetas ar elektra?
Kokybiški siųstuvai veikia iš baterijų ir saugo matavimus savo atmintyje. Atsiradus ryšiui, duomenys išsiunčiami, ir archyve nelieka spragų. Apie ryšio praradimą sistema turi atsiųsti techninį aliarmą, kad žinotumėte, jog stebėsena laikinai neveikia.
Kaip dažnai reikia keisti baterijas?
Priklauso nuo technologijos ir matavimo intervalo. Wi-Fi jutikliams paprastai nuo kelių mėnesių iki dvejų metų, LoRaWAN tipo jutikliams — iki 5–10 metų. Sistema iš anksto įspėja apie senkančią bateriją.
Kaip dažnai reikia kalibruoti jutiklius?
Higienos gairėse numatyta termometrų patikra bent kartą per ketverius metus. Praktikoje daugelis įmonių jutiklius tikrina kartą per metus pagal patikrintą etaloninį termometrą — tai paprasta ir didina pasitikėjimą duomenimis.
Ar restoranui reikia drėgmės stebėsenos?
Šaldytuvams ir šaldikliams paprastai pakanka temperatūros. Drėgmė svarbi sausame sandėlyje (miltai, kruopos, prieskoniai), brandinimo spintose, daržovių kamerose ir kildinimo įrangoje, kur netinkama drėgmė greitai sugadina produktą.
Ar BHS gali įrengti sistemą ir padėti su HACCP dokumentacija?
Taip. Apžiūrime objektą, įrengiame ir sukonfigūruojame sistemą, apmokome personalą ir padedame parengti savikontrolės plano dalį apie elektroninę temperatūros stebėseną. Skambinkite +371 25 522 233.
Pasiruošę atsisakyti popierinio žurnalo?
Papasakokite, kiek ir kokios šaldymo įrangos turite — parengsime pasiūlymą su jutikliais, įrengimu ir nustatymu, kad kito patikrinimo metu ataskaita būtų paruošta vienu paspaudimu.
Straipsnis yra informacinio pobūdžio ir nepakeičia teisės aktų teksto ar jūsų įmonės savikontrolės plano. Konkrečias ribas ir stebėsenos tvarką nustato jūsų HACCP planas ir galiojantys teisės aktai.
