Garų gaubtai ir virtuvės vėdinimas: skaičiavimas, filtrai, gaisrinės saugos reikalavimai ir priežiūra
Gaubtas nėra prekė, kurią renkamasi pagal plotį. Tai vėdinimo sistemos elementas, turintis derėti su įrangos šilumine apkrova, tiekiamu oru, greičiais ortakiuose ir kasmetiniu gaisrinės saugos patikrinimu. Šiame straipsnyje — kaip apskaičiuoti oro kiekį, kokius filtrus rinktis, kaip juos prižiūrėti ir ko būtent paprašys inspektorius.
Kodėl vien gaubtas nieko neišsprendžia
Dažniausia klaida profesionalioje virtuvėje atrodo taip: nuperkamas galingas gaubtas, prijungiamas prie esamo ortakio ir tikimasi, kad garai išnyks. Po savaitės virtuvėje vis dar drėgna, durys pačios užsitrenkia, o salė kvepia kepsniu. Priežastis paprastai ne gaubte.
Ištraukimas ir tiekimas yra viena sistema. Jei iš patalpos ištraukiama 4 000 m³/h, o organizuotai grįžta tik 500 m³/h, likusius 3 500 m³/h ventiliatorius jėga įtraukia pro duris, langų plyšius ir kaimynines šachtas. Patalpoje susidaro per didelis išretinimas, realus gaubto našumas nukrinta gerokai žemiau pase nurodyto, ir užuot surinkęs garus, jis ima juos stumti pro kraštus. Todėl skaičiavimas visada prasideda nuo dviejų skaičių — kiek ištraukiama ir kiek grįžta.
- Oro kiekis — atitinkantis įrangos šiluminę ir drėgmės apkrovą, o ne vien patalpos kubatūrą.
- Slėgių balansas — organizuotas tiekimas 80–90 % ištraukiamo oro, kad virtuvė liktų lengvame išretinime salės atžvilgiu.
- Riebalų surinkimas — filtrai, kurie iš tikrųjų sulaiko riebalus prieš ortakį, nes dega būtent ortakyje nusėdę riebalai.
Gaubtų tipai ir kada kuris tinka
Gaubto tipą lemia įrangos išdėstymas, o ne skonis. BHS asortimente kiekvienam išdėstymo tipui yra sava serija.
| Tipas | Kada tinka | BHS serijos | Į ką atkreipti dėmesį |
|---|---|---|---|
| Sieninis | Viryklių linija prie sienos — dažniausias atvejis | HNPA, HNPD, dėžės tipo GREDIL | Trys atviros pusės — surinkimo perimetras didesnis, nei atrodo iš pradžių |
| Salos (centrinis) | Laisvai stovinti gaminimo sala patalpos viduryje | HNCA, HNCD | Keturios atviros pusės — reikia maždaug 30–40 % daugiau oro nei tokio paties ploto sieniniam gaubtui |
| Su oro tiekimu | Intensyvios virtuvės, kuriose ištraukimas viršija 2 000 m³/h | HPPD, HPCD, HFPD ir HFCD STHORM | Kompensuojamasis oras tiekiamas tiesiai į gaubto zoną — mažina bendrąsias energijos sąnaudas ir skersvėjį virtuvėje |
| Be filtrų (šilumos) | Indaplovės, katilai, garintuvai — garai ir karštis, bet be riebalų | HNPDC | Filtrų nėra, todėl tokio ištraukimo negalima jungti į tą pačią ortakio atšaką, kuria eina riebus ištraukimas |
| Kondensacinis | Indų plovykla, tunelinio tipo mašinos | HKCD su kondensacinėmis plokštėmis | Surenka kondensatą, kol jis nenulašėjo ant grindų ir neskatina pelėsio |
| Žemoms luboms | Patalpos žemesnės nei maždaug 2,7 m, rūsio virtuvės | GREDIL žemų lubų serija, 1010–2010 mm | Plokštesnis korpusas; apatinis kraštas ne žemiau kaip 1,9 m nuo grindų |
| Nešiojamas / recirkuliacinis | Demonstracinės virtuvės, pop-up, patalpos be galimybės išvesti ortakį | Nešiojamas gaubtas 2106 su aktyviosios anglies filtru | Visiškai nepakeičia išvedimo — pašalina kvapus, bet ne šilumą ir drėgmę |
Oro kiekio skaičiavimas: trys metodai
Praktikoje taikomi trys būdai — nuo greito įvertinimo pokalbyje iki pilno inžinerinio skaičiavimo. Pirmieji du parodo dydžio eilę; trečiasis eina į projektą.
A metodas — pagal gaubto plotą (greitas įvertinimas)
Pavyzdys: sieninis gaubtas 2 000 × 900 mm → A = 1,8 m² → L ≈ 1 800 m³/h. Šis skaičius padeda suprasti, ar ortakis apskritai pakankamas, bet jis nieko nežino apie tai, ar po gaubtu stovi indukcinė viryklė, ar lavos akmenų grilis.
B metodas — pagal surinkimo greitį
| Gaminimo pobūdis | Surinkimo greitis v | Tipinė įranga |
|---|---|---|
| Lengva apkrova | 0,20–0,25 m/s | Garintuvai, katilai, bain-marie, konvekcinė krosnis |
| Vidutinė apkrova | 0,25–0,35 m/s | Viryklių paviršiai, kombi krosnis, gruzdintuvė |
| Sunki apkrova | 0,35–0,50 m/s | Lavos akmenų grilis, salamandra, wok, picų krosnis, kepimo plokštė |
C metodas — šiluminis skaičiavimas (EN 16282-1 / VDI 2052)
Būtent šis metodas taikomas realiame projektavime. Kiekvienam įrenginiui priskiriami konvekcinės šilumos ir drėgmės išsiskyrimo koeficientai, įvertinamas vienalaikiškumo koeficientas (retai kada visa įranga veikia visu pajėgumu vienu metu) ir apskaičiuojama šiluminė srovė ties apatiniu gaubto kraštu. Rezultatas paprastai 15–30 % ekonomiškesnis nei pagal A metodą, nes nereikia mokėti už oro, kurio niekas niekada nepajudina, perstūmimą.
Orientaciniai skaičiai pokalbiui pradėti, kol dar nėra įrangos pasų:
| Įranga | Ištraukiamo oro kiekis | Pastaba |
|---|---|---|
| Elektrinė viryklė, 4 kaitvietės (~10 kW) | 800–1 200 m³/h | Indukcijai — apatinė riba |
| Kombi krosnis 6×GN 1/1 | 600–1 000 m³/h | Kondensatoriaus prijungimas sumažina reikalavimą |
| Gruzdintuvė 2×10 l | 700–1 000 m³/h | Didelė riebalų aerozolio apkrova — filtrai ypač svarbūs |
| Lavos akmenų grilis, 800 mm | 1 200–1 800 m³/h | Papildomi gaisrinės saugos reikalavimai |
| Picų krosnis (malkinė ar dujinė) | 1 500–2 500 m³/h | Atskiras dūmtraukis, o ne bendras ištraukimas |
| Kepimo plokštė 800 mm | 900–1 400 m³/h | — |
| Indaplovė, kupolinė | 500–800 m³/h | Kondensacinis gaubtas, be riebalų filtrų |
| Indaplovė, tunelinė | 1 000–1 800 m³/h | Dažnai dvi ištraukimo zonos — įėjime ir išėjime |
Orientacinės vertės pirminiam planavimui. Galutinis skaičiavimas atliekamas pagal konkrečios įrangos paso duomenis ir vienalaikiškumo koeficientą.
Linija: indukcinė viryklė 4 kaitvietės + kombi krosnis 6×GN + gruzdintuvė 2×10 l + kepimo plokštė 800 mm.
Suminis ištraukimas prieš korekciją: 900 + 800 + 850 + 1 100 = 3 650 m³/h
Vienalaikiškumo koeficientas 0,85: 3 650 × 0,85 ≈ 3 100 m³/h — tai projektinis ištraukimas.
Tiekimas 85 %: 3 100 × 0,85 ≈ 2 650 m³/h organizuoto tiekimo. Skirtumas 450 m³/h ateina iš salės — tai suplanuota ir laiko virtuvę lengvame išretinime, kad kvapai nekeliautų pas svečius.
Ortakis: 3 100 m³/h esant 9 m/s → skerspjūvis ≈ 0,096 m² → apvalus ortakis Ø 350 mm arba stačiakampis 400×250 mm.
Oro tiekimas ir slėgių balansas
Tiekimas — ta projekto dalis, kurią mažinant biudžetą nupjauna pirmąją. Rezultatas nuspėjamas: gaubtas dirba puse jėgos, šildymas žiemą nesusitvarko, o personalas stovi šaltame skersvėjyje.
- Organizuotas tiekimas — 80–90 % ištraukiamo oro kiekio.
- Virtuvė laikoma lengvame išretinime salės ir koridorių atžvilgiu (apie −5…−10 Pa), kad kvapai nesklistų.
- Žiemą tiekiamą orą būtina pašildyti bent iki 16–18 °C — antraip personalas jį tiesiog užsuks.
- Gaubtas su integruotu tiekimu (HPPD, HPCD, HFPD ir HFCD serijos) dalį kompensuojamojo oro tiekia tiesiai prie gaubto — šio oro nereikia šildyti iki patalpos temperatūros, ir tai tiesioginis šildymo sąnaudų sutaupymas.
- Atskiras tiekimo įrenginys (pavyzdžiui, Z-HASP) yra sprendimas, kai gaubtas jau sumontuotas, bet balansas nesusidaro.
Ortakių greičiai ir skersmenys
Oro greitis riebalų ortakyje yra gaisrinės saugos parametras, o ne vien triukšmo klausimas. Per lėtas oras leidžia riebalams nusėsti ant sienelių; per greitas kelia triukšmą ir slėgio nuostolius.
| Ruožas | Rekomenduojamas greitis | Kodėl būtent taip |
|---|---|---|
| Frontalinis greitis ties filtru | 0,8–1,2 m/s | Mažesnis — prastas surinkimas; didesnis — lašai prasiveržia pro filtrą |
| Gaubto išvado atvamzdis | 5–8 m/s | Tolygus pasiskirstymas per visą gaubto ilgį |
| Riebalų ortakis (magistralė) | 8–12 m/s | Žemiau 5 m/s riebalai ima sėsti ant ortakio sienelių — tiesioginė gaisrinė apkrova |
| Švarus ištraukimas (be riebalų) | 5–8 m/s | Indų plovykla, pagalbinės patalpos |
| Tiekimo ortakis | 3–5 m/s | Triukšmo ribojimas darbo zonoje |
Montavimo geometrija — kur dažniausiai suklystama

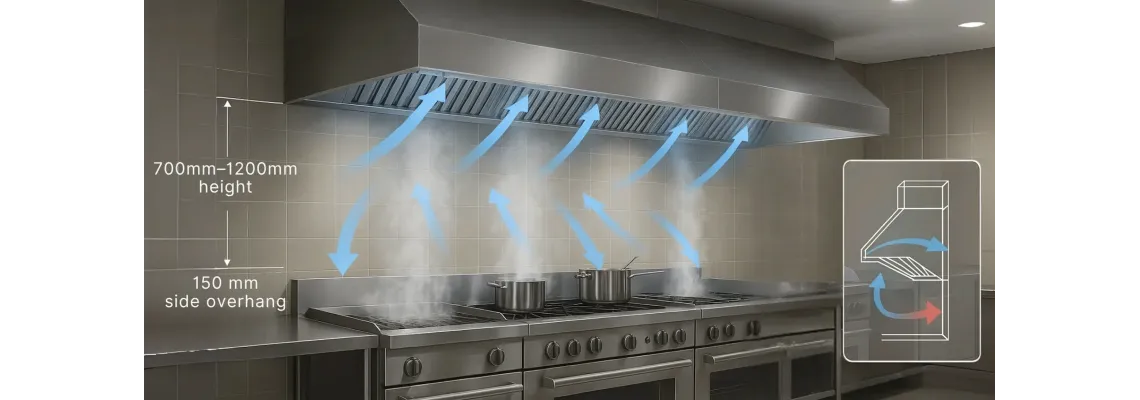

- Iškyša: gaubtas turi dengti įrangos kontūrą po 150–300 mm iš kiekvienos atviros pusės. Gaubtas „tiksliai pagal viryklę“ — garantuotas garų pratekėjimas pro kraštus.
- Aukštis: apatinis kraštas 1,9–2,1 m nuo grindų ir 600–1 100 mm virš gaminimo paviršiaus. Kiekvienas papildomas centimetras aukštyn pareikalauja daugiau oro.
- Skersvėjis: gaubto nestatykite arti durų, tiekimo grotelių ar ventiliatoriaus — skersinis srautas suardo šiluminę srovę, ir garai praeina pro šalį.
- Ortakio trasa: kiekviena 90° alkūnė pasipriešinimu prilygsta maždaug 3–5 m tiesaus ortakio. Dvi nereikalingos alkūnės gali suėsti dešimtadalį našumo.
- Revizijos liukai: prieiga valymui privaloma — ne rečiau kaip kas 3–4 m ir prie kiekvienos alkūnės. Be jų kasmetinio valymo fiziškai neįmanoma atlikti.
Filtrai: kas iš tikrųjų sulaiko riebalus
Filtro užduotis — ne padaryti orą švarų, o apsaugoti ortakį. Kiekvienas gramas riebalų, praėjusių pro filtrą, nusėda ant ortakio sienelės ir lieka ten iki kito valymo. Todėl filtro pasirinkimas yra gaisrinės saugos sprendimas.
| Filtro tipas | Medžiaga | Efektyvumas | Priežiūra | Kur naudoti |
|---|---|---|---|---|
| Labirintinis | Nerūdijantysis plienas AISI 304 | Didelis stambiems ir vidutiniams lašeliams; veikia inercijos principu | Plaunamas indaplovėje, tarnauja metų metus | Profesionalios virtuvės standartas — vienintelis teisingas pasirinkimas prie karštos įrangos |
| Tinklinis / kasetinis | Aliuminio arba plieno tinklas | Mažesnis; greitai užsikemša | Plaunamas, bet deformuojasi | Tik lengvos apkrovos zonos. Prie gruzdintuvės ar grilio — pavojingas gaisro atžvilgiu, nes užsikimšęs tinklas pats tampa kuru |
| Kondensacinės plokštės | Nerūdijantysis plienas | Surenka drėgmę, o ne riebalus | Nuplovimas, kondensato nuvedimas | Indų plovyklos, garintuvai (HKCD serija) |
| UV-C moduliai | Lempos gaubte už labirintinio filtro | Skaido riebalų aerozolį ir kvapus | Lempų keitimas ~8 000 h, reguliarus valymas | Kai išmetimas arti langų, terasos ar kaimynų |
| Elektrostatiniai | Jonizacijos sekcija ortakyje | Labai didelis smulkioms dalelėms | Reguliarus plokščių plovimas; be jo efektas išnyksta | Miesto aplinka su griežtais reikalavimais kvapams |
| Aktyviosios anglies | Anglies kasetės | Tik kvapai — ne riebalai ir ne šiluma | Neplaunamos — keičiamos | Tik recirkuliaciniuose gaubtuose (pvz., nešiojamame 2106), kai išvedimo nėra |
Labirintiniame filtre oras priverstas kelis kartus staigiai keisti kryptį. Riebalų lašeliai sunkesni už orą, jie nespėja pasukti ir atsitrenkia į plokštę, nuo kurios nuteka į surinkimo kanalą ir čiaupą. Tinklinis filtras, priešingai, riebalus kaupia savyje — ir prisigėręs tinklas virš gruzdintuvės užsiliepsnoja pirmas. Labirintinį filtrą galima išplauti iki metalo; užsikimšusį tinklą paprastai išmeta.
Priežiūra: grafikas, kuris iš tikrųjų veikia
Gaubto priežiūra nėra „kartą per metus atvažiuos firma“. Kasmetinis sistemos valymas yra teisės aktų reikalavimas, bet būtent kasdienis darbas lemia, ar tas valymas bus rutina, ar avarinis remontas.
| Dažnumas | Kas daroma | Kas atlieka |
|---|---|---|
| Kasdien | Nušluostomi išoriniai gaubto paviršiai ir šviestuvų stiklai; ištuštinamas riebalų surinkimo indas arba atsukamas kondensato čiaupas | Virtuvės personalas pamainos pabaigoje |
| 1–2 k. per savaitę | Labirintiniai filtrai plaunami indaplovėje 60–65 °C temperatūroje su šarminiu riebalų šalikliu; prieš įstatant leidžiama visiškai išdžiūti | Personalas. Prie gruzdintuvės ir grilio — du kartus per savaitę |
| Kartą per mėnesį | Išvaloma gaubto vidinė ertmė už filtrų, riebalų nuvedimo kanalas ir ventiliatoriaus mentės; patikrinamas apšvietimas ir čiaupo sandarumas | Personalas arba servisas |
| Kas 3–6 mėnesius | Apžiūrimi pirmieji 2–3 m ortakio pro revizijos liuką; vizualiai įvertinamas nuosėdų storis ir sprendžiama dėl neeilinio valymo | Servisas |
| Kartą per metus | Visos mechaninio vėdinimo sistemos techninės būklės patikra ir valymas su rašytiniu įforminimu — privalomas reikalavimas maitinimo įstaigose | Sertifikuotas paslaugos teikėjas |
Kaip teisingai plauti labirintinius filtrus
- Karšta, bet ne verdanti: 60–65 °C. Aukštesnėje temperatūroje riebalai prikepa prie metalo.
- Šarminis riebalų šaliklis, o ne įprasta indų plovimo priemonė. Profesionali chemija griliams ir gruzdintuvėms tinka ir filtrams.
- Niekada kaustinės sodos ant aliuminio — aliuminio tinklinius filtrus ji tiesiogine prasme suėda. Nerūdijantysis plienas ją pakelia.
- Vertikaliai krepšyje, o ne plokščiai sudėtus vieną ant kito — antraip išsiplauna tik išorinis paviršius.
- Visiškai sausus atgal: drėgnas filtras dulkes ir riebalus surenka dukart greičiau.
- Niekada nejunkite gaubto be filtrų, kol jie yra mašinoje. Viena pamaina be filtrų įneša į ortakį daugiau riebalų nei mėnuo su jais.
- Ant lubų virš viryklės atsiranda gelsvos lašelių „ašaros“ — riebalai jau praeina pro filtrus.
- Virtuvės durys pačios atsidaro arba užsitrenkia — per didelis išretinimas, trūksta tiekimo.
- Garai kyla gaubto pakraščiais, o ne į vidų — per maža iškyša, per aukštai sumontuota arba nukritęs našumas.
- Ventiliatorius tapo pastebimai garsesnis tuo pačiu režimu — mentės išsibalansavusios dėl riebalų nuosėdų.
- Kvapai atsiranda salėje arba laiptinėje — virtuvė perėjo į viršslėgį.
Gaisrinės saugos reikalavimai Lietuvoje
Projektavimą reglamentuoja Europos standartai, o valymo periodiškumą ir dokumentaciją nustato nacionalinės taisyklės. Maitinimo įstaigai svarbiausia yra tai, kas išdėstyta žemiau.
| Teisės aktas / standartas | Reikalavimas |
|---|---|
| Bendrosios gaisrinės saugos taisyklės, 72 p. | Atsižvelgiant į gamintojo reikalavimus, bet ne rečiau kaip kartą per metus, privaloma tikrinti vėdinimo sistemų (ventiliatorių, ortakių, ugnį sulaikančių prietaisų ir pan.) techninę būklę ir pagal įmonės vadovo patvirtintą grafiką valyti jose susikaupusias nuosėdas. Tikrinimo ir valymo rezultatai turi būti įforminami raštu. |
| Praktika prie didelės riebalų apkrovos | Kartą per metus yra teisės akto minimumas. Intensyvi linija su griliu ar gruzdintuvėmis praktiškai valoma kas ketvirtį arba dažniau — periodiškumas derinamas su paslaugos teikėju pagal darbo valandas ir gaminimo pobūdį. |
| Priešgaisrinės saugos instrukcija | Objekto instrukcijoje nurodoma vėdinimo sistemos gaisringumas ir sprogimo pavojus, o darbuotojų instruktavimas registruojamas žurnale. Patikros metu pirmiausia prašoma būtent dokumentų. |
| EN 16282 serija | Nustato projektavimo pagrindą: oro kiekio skaičiavimą, gaubtus ir riebalų filtrus, ortakius ir gaisrinės saugos priemones profesionaliose virtuvėse. |
| EN 3-7 | Apibrėžia F klasės gaisrą — augaliniai ir gyvuliniai riebalai. Virtuvės, kuriose naudojami tokie aliejai, aprūpinamos F klasės gesintuvais; milteliniai ir CO₂ degantiems riebalams netinka. |
Nurodyti intervalai yra minimumas. Faktinį periodiškumą derėtų nustatyti pagal darbo valandas ir gaminimo pobūdį, o valymo aktus saugoti — draudžiamojo įvykio atveju pirmiausia tikrinama būtent dokumentų byla. Jei veikiate ir kitose šalyse, atkreipkite dėmesį: Estijoje periodiškumas susietas su paros darbo valandomis, Latvijoje reikalaujama valyti ne rečiau kaip kartą per metus, o Prancūzijoje filtrai plaunami bent kartą per savaitę.
Reikalavimai, kylantys iš praktikos, o ne vien iš teisės akto
- F klasės gesintuvas prie gruzdintuvės ir grilio — ne miltelinis ir ne CO₂. Maistiniai aliejai dega nuo 340 °C; vanduo ar netinkamas gesintuvas sukelia sprogimo pobūdžio ištaškymą.
- Automatinė gesinimo sistema gaubte — pro purkštukus išpurškiamas specialus skystis, ant karšto aliejaus sudarantis dengiančią plėvelę. Dauguma draudikų jos jau reikalauja, kai yra lavos akmenų grilis arba daugiau nei dvi gruzdintuvės. Tai greičiausias būdas neleisti gaisrui gaubte virsti gaisru pastate.
- Riebaus ištraukimo nemaišykite su kitu — virtuvės riebus ištraukimas neturi patekti į bendrą ortakį su biurais ar tualetais.
- Dokumentų byla: kasmetinio valymo aktai su fotofiksacija, priešgaisrinės saugos instrukcija su vėdinimo skyriumi, instruktavimų žurnalas.
Kaip BHS dirba su gaubtais
Dauguma virtuvių nėra stačiakampės patalpos tuščiomis sienomis. Ten yra laikančiosios kolonos, nuožulnios lubos, seniai užstatytos šachtos ir įrangos linija, nesutampanti nė su vienu katalogo matmeniu. Todėl BHS gaubtus ir siūlo iš katalogo, ir gamina pagal individualų projektą, eskizą ar brėžinį.
Individualaus projektavimo procesas
Nestandartiniai sprendimai — kai katalogo matmuo netinka
Nestandartiniai gaubtai yra atskira BHS kategorija. Jų reikia, kai patalpoje yra kolonos, laikančiosios sienos, netaisyklingas planas arba specifiniai technologiniai reikalavimai. Kiekvienas projektas prasideda nuo patalpos matavimo ir procesų analizės; gamyba paprastai trunka 3–6 savaites nuo užsakymo patvirtinimo, o minimalaus užsakymo reikalavimo nėra — galima užsakyti ir vieną elementą.
Kas prieinama iš katalogo
| Sprendimas | Būdingiausia | Kaina be PVM |
|---|---|---|
| Sieninis gaubtas (dėžės tipo) 1010×1000×400 | GREDIL, nerūdijantysis plienas, montavimas prie sienos | nuo 529 € |
| Gaubtas žemoms luboms 1010–2010 mm | Plokštesnis korpusas žemoms luboms | 479–809 € |
| Gaubtas 1000/1200/450 su ventiliatoriumi E1 | Iki 1 300 m³/h, Ø 250 mm, elektroninis valdymas su LED apšvietimu | 1 098 € |
| Gaubtas 2000/900/550 su ventiliatoriumi E3 | Iki 2 500 m³/h, Ø 315 mm, elektroninis valdymas | 1 599 € |
| Nešiojamas gaubtas 2106 | Nerūdijantysis plienas ir aliuminis, aktyviosios anglies filtras, laikmatis — patalpoms be išvedimo | 749 € |
| Oro tiekimo įrenginys Z-HASP | Kompensuojamojo oro tiekimas tiesiai į gaubto zoną | pagal projektą |
| Serijos HNPA, HNPD, HNCA, HNCD, HNPDC, HPPD, HPCD, HFPD/HFCD, HKCD | Sieniniai, salos, su tiekimu, be filtrų ir kondensaciniai gaubtai | priklausomai nuo matmenų |
Kainos ir prieinamumas gali keistis — aktualią informaciją žiūrėkite gaubtų kategorijoje arba teiraukitės klientų aptarnavimo.
- Klientų aptarnavimas 24/7 — +371 25 522 233
- Atsarginės dalys sandėlyje — varikliai, ventiliatoriai, jungikliai, valdymo mygtukai, lemputės, labirintiniai filtrai
- Profesionali chemija riebalams šalinti — šarminės priemonės griliams ir gruzdintuvėms tinka ir filtrams plauti
- Pristatymas Lietuvoje, Baltijos šalyse ir Europoje
- BHS grupė — sandėlis ir biuras Baltijos šalyse
Dažniausiai užduodami klausimai
Apskaičiuosime jūsų virtuvės oro apykaitą
Atsiųskite įrangos sąrašą ir patalpos matmenis — parengsime ištraukimo ir tiekimo skaičiavimą, rekomenduosime gaubto tipą ir pasakysime, ar tinka katalogo modelis, ar reikia nestandartinio sprendimo.
Straipsnyje minimi reikalavimai remiasi Bendrosiomis gaisrinės saugos taisyklėmis ( 72 p.), standartų serija EN 16282 ir EN 3-7 bei VDI 2052 skaičiavimo metodika. Palyginimui nurodyti Latvijos Ministrų kabineto taisyklių Nr. 238, Estijos standarto EVS 812-2 ir Prancūzijos 1980 m. birželio 25 d. nutarimo reikalavimai. Konkretaus objekto sprendimą lemia statinio projektas — šis straipsnis yra informacinė medžiaga, o ne projekto pakaitalas.
